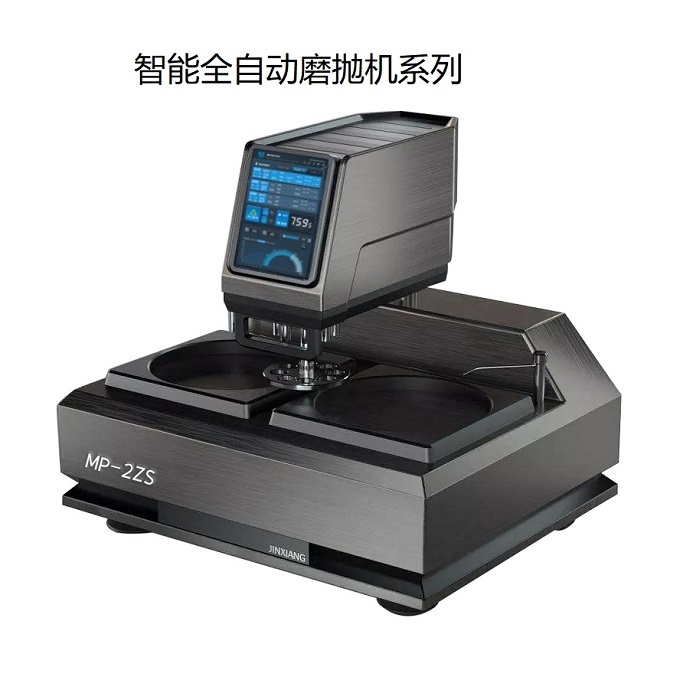

全自動智能磨拋機系列
管理員 發布日期：2024-5-15 點擊數：215次
產品簡介：金相研磨機，拋光機，磨拋機
產品介紹：

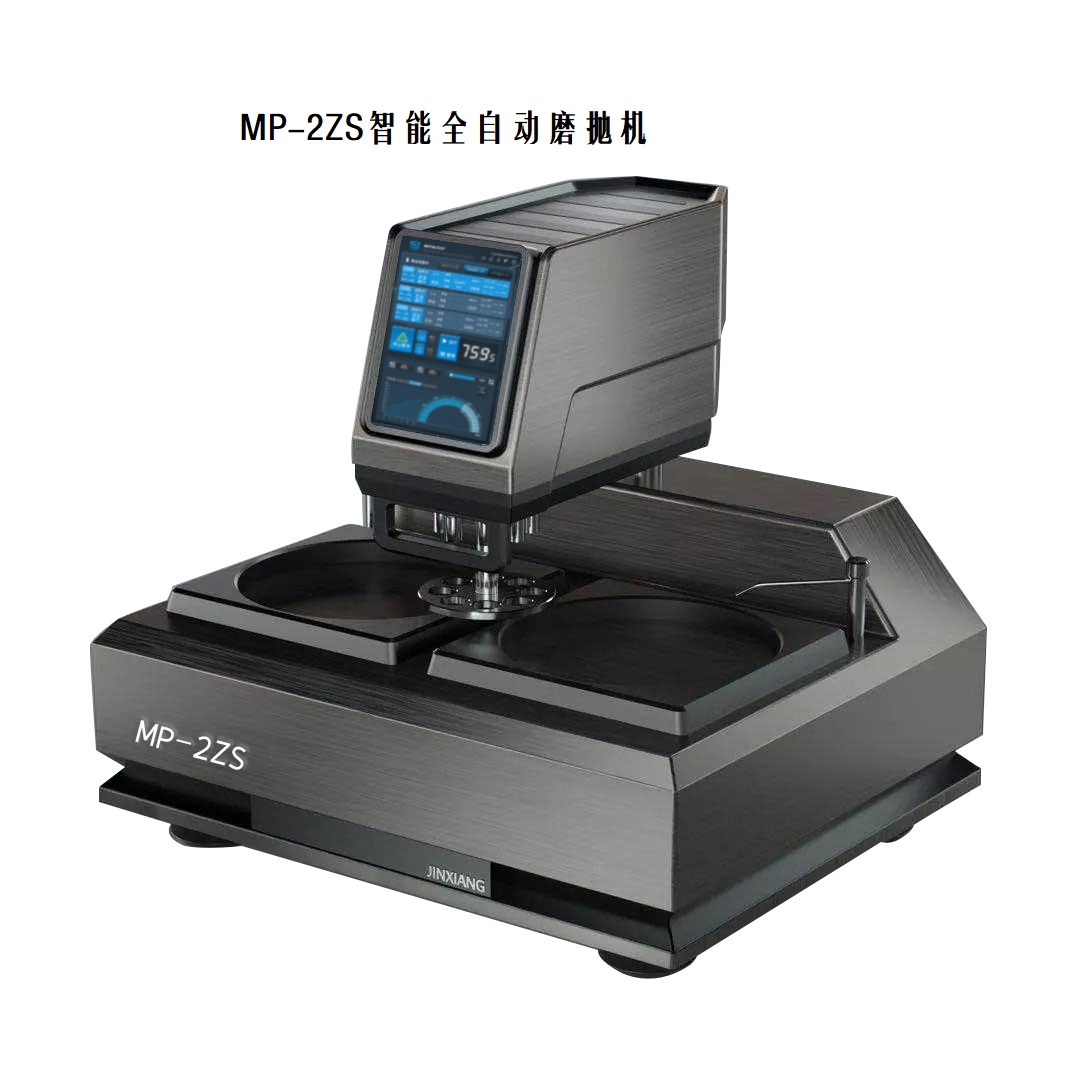

全自動智能磨拋機MP-2ZS
用途與特性
本磨拋機為雙盤臺式機，西門子工業PLC智能控制系統，十寸的觸摸屏，該系統采用智能全自動化運行，也可手動自動同時使用，外觀實用大方，304不銹鋼鈑金電鍍工藝，適用于對金相試樣進行預磨、研磨和拋光操作。本機通過松下伺服電機實現磨拋頭左右精準定位，磨拋盤也由伺服電機提供動力，可提供50~1500轉/分鐘的轉速。所有動作均由程序自動化控制，程序可由工作人員根據使用條件自由輸入運行參數。本磨拋機除了試樣裝夾由人工操作以外，其他所有動作均由機器自動化運行，從而大大提高了工作效率和穩定性。本機外置滴液裝置，可以自由設置滴液時間及停頓時間，大大提高了制樣效果。該機使用方便、安全可靠，是工廠企業、科研單位以及大專院校實驗室的理想制樣設備。
主要技術指標
|
機體形式 |
臺式 |
|
夾持數量 |
Φ30mm*8（特殊規格樣件可定做） |
|
加壓方式 |
單點 |
|
單點壓力 |
0-50N |
|
操作方式 |
智能模式/手動模式 |
|
控制系統 |
PLC控制系統/10’觸摸屏 |
|
磨拋轉速 |
50-1500轉/分鐘（智能調速） |
|
磨頭轉速 |
0-100轉/分鐘（智能調速） |
|
磨樣參數 |
存儲100種磨拋方案 |
|
磨料添加 |
雙通道智能自動噴料 |
|
加料間隔 |
智能設定，最小加料間隔1S |
|
噴料時間 |
智能設定，最小噴料時間1S |
|
磨樣時間 |
0-9999秒X2 |
|
主軸電機 |
400W 220V松下伺服電機 |
|
磨頭電機 |
100W直流無刷電機 |
|
磨盤電機 |
1000W * 2伺服電機 |
|
磨樣直徑 |
Φ8-32mm（特殊規格尺寸可以選配） |
|
磨盤直徑 |
250mm（選配200、230、300mm） |
|
外形尺寸 |
約850*800*830mm |
|
電源 |
220V/50HZ/3000W |
|
重量 |
約160kg |
|
標準配置 |
|
|
主機 |
1臺 |
|
鋁研磨盤 |
1個 |
|
鋁拋光盤 |
1個 |
|
磁性磨拋盤 |
2片 |
|
防粘盤 |
3片 |
|
自動噴料系統 |
1套 |
|
試樣夾持盤 |
1個 |
|
拋光絨布 |
2張 |
|
金相砂紙 |
12張 |
|
氧化鋁拋光粉 |
100g |
|
電源線 |
1米/根 |
|
進水管 |
1米/根 |
|
出水管 |
1米/根 |
|
進氣管 |
1米/根 |
|
選配： |
靜音氣泵、金剛石磨盤、特殊夾具。 |
|
常用耗材（選配） |
|
|
金相砂紙 |
180#240#320#400#600#800#1000#1200#2000#3000#4000#5000#等 |
|
金剛石磨盤 |
180#240#320#400#600#800#1000#1200#2000#3000#4000#5000#等 |
|
金剛石砂紙 |
45-0.3um等 |
|
拋光布料 |
紅色平絨/灰色平絨/黑色平絨/粉紅絲絨/海軍呢/尼龍/帆布等 |
|
金剛石拋光劑 |
W0.5/W1/W2/W2.5/W3/W3.5/W5/W7/W10/W14等 |
|
金剛石懸浮液 |
W0.5/W1/W2/W2.5/W3/W3.5/W5/W7/W10/W14等 |
|
氧化鋁拋光粉 |
W0.5/W1/W2/W2.5/W3/W3.5/W5/W7/W10/W14等 |
